Digital subtraktionsangiografi maskinforseglinger

Definition og rolle

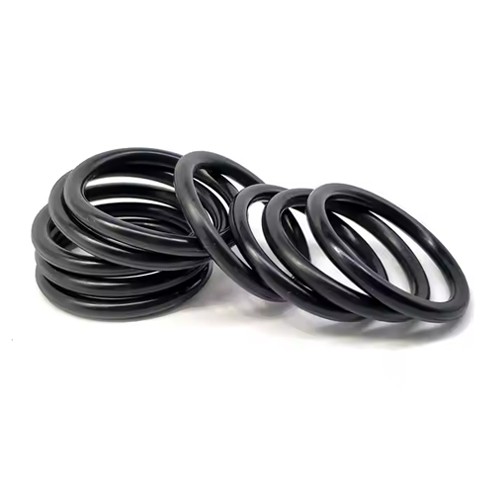

En digital subtraktionsangiografi (DSA) forsegling er en komponent, der bruges til at forhindre lækage af væsker eller gasser. DSA-udstyr bruges hovedsageligt til at forsegle væsker som kontrastmidler og kølemidler og til at forhindre eksterne stoffer som støv og fugt i at trænge ind i de sarte dele inde i udstyret. Kontrastmidlet skal for eksempel transporteres gennem forskellige rør i injektionssystemet, og tætningerne sikrer, at kontrastmidlet flyder gennem rørene og ikke siver ud i resten af ​​udstyret, hvilket sikrer, at kontrastprocessen forløber gnidningsløst.

Type materiale

Gummi

Naturgummitætninger har god elasticitet og slidstyrke. Det kan tilpasse sig formændringen af ​​røret eller grænsefladen til en vis grad og har en bedre tætningseffekt. Naturgummiens kemiske resistens er dog relativt svag, og ældning og deformation kan forekomme, når det kommer i kontakt med nogle stærke syre- og alkalikontrastmidler.

Syntetiske gummier som nitrilgummi (NBR) har god olie- og kemikalieresistens. I DSA-udstyr er nitriltætninger modstandsdygtige over for olieholdige kontrastmidler eller udstyrssmøremidler for at opretholde tætningens ydeevne.

Plast

Polytetrafluorethylen (PTFE) tætninger er et højtydende tætningsmateriale. Den har en ekstremt lav friktionskoefficient, som giver mulighed for meget lille friktion mellem tætningen og andre komponenter under driften af ​​udstyret, såsom når stempelbevægelsen af ​​en kontrastmiddelindsprøjtningspumpe reducerer komponenternes slid og energitab. . Samtidig er PTFE kemisk resistent og kan modstå stort set alle kemikalier, også de mere aggressive kontrastmidler.

Almindelige applikationssteder

Kontrastindsprøjtningssystem

I sprøjtedelen af ​​kontrastmidlet er tætningen placeret mellem stemplet og sprøjtecylinderens væg. Når stemplet skubber kontrastmidlet fremad, forhindrer tætningen kontrastmidlet i at lække ud af periferien af ​​stemplet, hvilket sikrer, at kontrastmidlet sprøjtes nøjagtigt ind i blodkarrene. Også tætningen i dette område skal kunne modstå et vist tryk, da injektionen af ​​kontrastmiddel normalt kræver et vist tryk for at sikre tilstrækkelig injektionshastighed og dosis.

Udstyrs kølesystem

DSA-udstyr genererer varme under drift og kræver et kølesystem for at opretholde udstyrets normale temperatur. Ved grænsefladen af ​​kølerøret forhindrer tætningen lækage af kølevæske såsom vand eller speciel kølevæske. Hvis kølevæsken lækker, vil det ikke kun påvirke enhedens varmeafledning, men kan også beskadige de elektroniske komponenter inde i enheden.

Udstyrsskal-grænseflade

For at forhindre støv og fugt udefra i at trænge ind i enhedens inderside, er der også installeret tætninger ved forskellige grænseflader af udstyrshuset, såsom kabelgrænseflader, betjeningspanelgrænseflader osv. Disse tætninger holder enhedens inderside ren. og tør, hvilket forlænger levetiden af ​​de sarte elektroniske og mekaniske komponenter inde i enheden.

Kvalitetskrav og testmetoder

Kvalitetskrav:

Den første er tætningsydelse, som effektivt skal kunne forhindre væske- eller gaslækage under det tryk, den temperatur og det kemiske miljø, der er specificeret af udstyret. For eksempel skal tætningen i et kontrastindsprøjtningssystem være i stand til at modstå kontrastmidlets lækage ved det højeste injektionstryk, og lækagehastigheden skal generelt være under en vis standardværdi.

Den anden er holdbarhed, da tætninger skal kunne modstå flere anvendelser uden fejl på grund af den høje frekvens af brug af DSA-udstyr. Dette kræver, at tætningsmaterialet har god udmattelses- og slidstyrke og er i stand til at opretholde tætningsydelsen under langvarige stempelbevægelser, rørvibrationer mv.

Detektionsmetode

Stresstest er en almindelig detektionsmetode. Installer tætningen i testopstillingen, påfør et vist tryk på den ene side og observer, om der er en væske- eller gaslækage på den anden side. For tætningerne på DSA Contrast Injection System kan kontrastindsprøjtningstrykket simuleres til test.

Kemisk kompatibilitetstest er også vigtig. Forseglingerne lægges i blød i en opløsning med de samme kemikalier såsom kontrastmidler og kølemidler, der bruges i udstyret, og efter et vist tidsrum observeres ændringerne i tætningernes udseende, størrelse og ydeevne for at afgøre, om de kan modstå angreb af disse kemikalier.
